上海中国弹簧制造有限公司弹簧负荷分类机

  • 分类:工程案例
  • 作者:
  • 来源:
  • 发布时间:2020-08-03 15:42
  • 访问量:

【概要描述】

上海中国弹簧制造有限公司弹簧负荷分类机

【概要描述】

  • 分类:工程案例
  • 作者:
  • 来源:
  • 发布时间:2020-08-03 15:42
  • 访问量:
详情

弹簧负荷分类机--特点

产节拍从原先的2500/小时,提高到3400/小时

圆盘运行稳定,重复定位精度高。

工件配方参数易保存及重复调用

弹簧负荷分类机--优势

上位机采用工控机加组态软件的方式比同行采用VC等开发上位软件的方式,客户更容易接受,画面变更速度快而且画面美观度。

 一、系统介绍

客户:上海中国弹簧制造有限公司

行业:汽车弹簧行业

设备类型:负荷分类设备。

系统性能指标:

Ø生产节拍   3400/小时

Ø测力精度  +/- 2N



二、工艺说明

落料:通过两个气缸控制拨叉放弹簧。

压并:以3000N的力下压弹簧,压不动位置,记录高度,与标准检验间压并高度进行比较,高度超出范围,踢到力大位置,压好高速返回原位。

测力:高速下降停留H1,H2 2个高度,读出力值,返回原位。判断工件属于力大产品还是属于力小产品或者是合格产品,分别进入相应的工位。

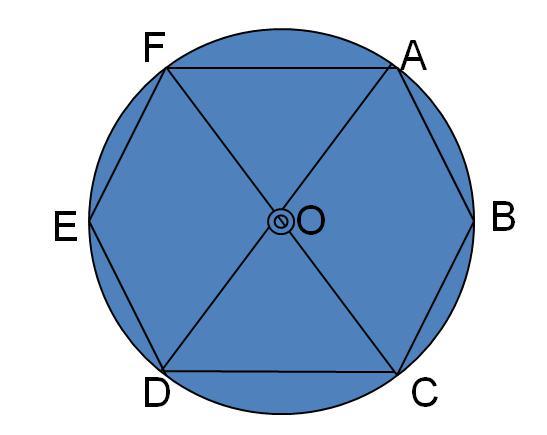

      •  转盘





三、系统配置



               •  工控机通过QJ71E71-100以太网模块与PLC通讯

               •  转盘工位电机通过SSCNET 总线方式与QD77MS2连接

       •  压并、测力工位电机通过脉冲+方向方式QD75D4N连接

          •  生产节拍从原先的2500/小时,提高到3400/小时

               •   圆盘运行稳定,重复定位精度高。

               •   工件配方参数易保存及重复调用。
