蛟龙工业港供水中心控制系统

  • 分类:工程案例
  • 作者:
  • 来源:
  • 发布时间:2020-08-03 17:05
  • 访问量:

【概要描述】

蛟龙工业港供水中心控制系统

【概要描述】

  • 分类:工程案例
  • 作者:
  • 来源:
  • 发布时间:2020-08-03 17:05
  • 访问量:
详情

简介

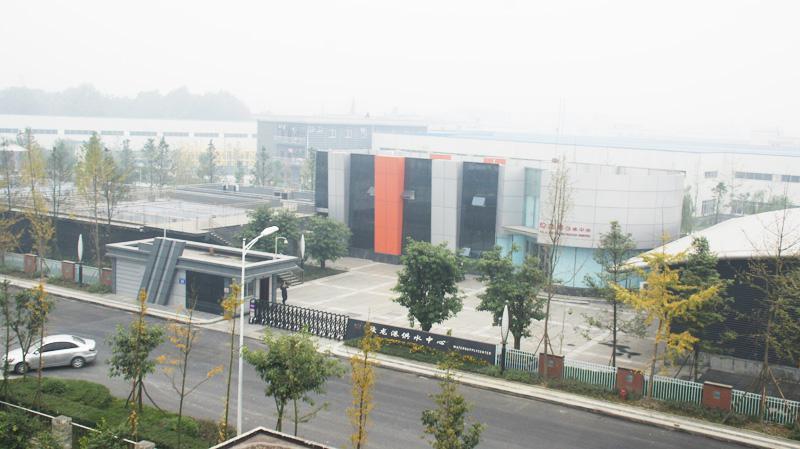

成都蛟龙工业港是成都市工业集中发展示范区,工业港由香港蛟龙集团投资开发,经过六年多时间的发展,蛟龙工业港现已在成都建成了两个园区——蛟龙工业港成都青羊园区和蛟龙工业港成都双流园区。工业港现已成功引进入驻企业800多家,年利税超过6亿元,常驻人口达10万人。其中蛟龙港供水中心是蛟龙工业港的一项重点工程,设计日供水能力最高达30000m3,可以满足园区所有工厂和居民的生活用水需求。



系统介绍

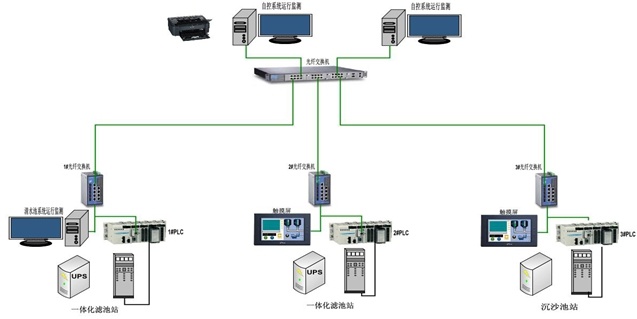

   系统采用地下水作为源水,可以保证优质的水源,过滤池和清水池位于地面,整个系统主要依靠水泵取水、提升和恒压供水,因此设备数量比较多。控制系统分为三个PLC控制站和一个中央监控站。PLC选用的是施耐德M340M340具有高性价比,应用灵活等优点,可以很好的满足系统要求。控制室与PLC之间通过光纤以太网构成星形网络。如下图所示:





                      设备控制结构图如下图所示:



整个水厂分为四大部分,分别是沉砂池、一体化滤池、清水池和中央监控室。

沉砂池负责将源水中所夹杂的大量泥沙进行初级过滤,并添加药物进行源水水质处理。主要包含深井泵、提升泵、曝气风机、搅拌器、电动排污阀、加药系统和水质监测传感器等设备。沉砂池由3#PLC系统站控制。

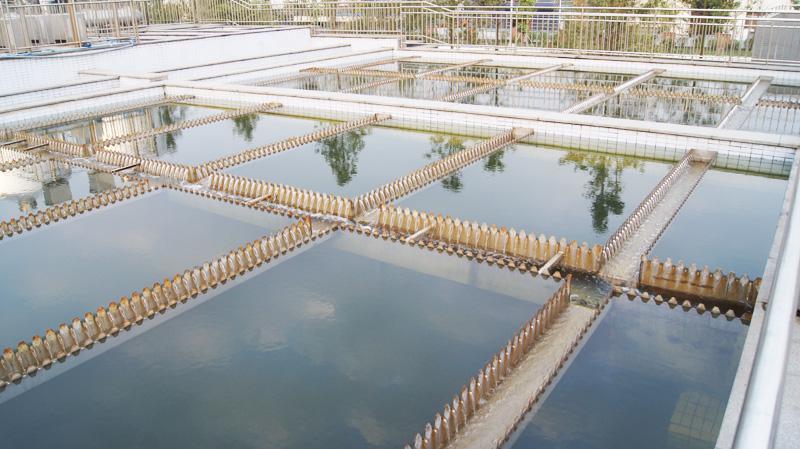

一体化滤池负责将经沉砂池初级过滤的源水进行精细过滤。因为该滤池的过滤介质为黄沙,因此很容易堵塞,所以一体化滤池的控制设备就是用于清洗滤池的设备。主要有电动排污阀、电动闸门、空气压缩机、反洗水泵、水洗气洗电动阀、液位检测、余氯检测和余氯自动控制系统。一体化滤池由2#PLC系统站控制。

清水池负责囤积处理完成后的可饮用水,并将这些水恒压送入供水管网供用户使用。清水池的设备主要有送水泵、液位检测、压力检测和流量监测等。清水池由1#PLC系统站控制。

中央监控室则负责采集13#PLC的数据,并将操作人员的控制命令送入PLC系统去执行。



控制工艺描述

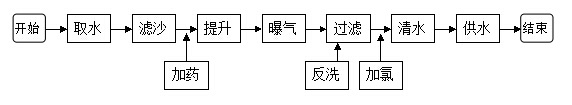

    自来水处理工艺相对逻辑简单,大致框图如下:

      控制工艺中,关键的控制部分主要有两个,一个是恒压供水,一个是自动反洗。

本水厂的送水泵共有五台,其中两台变频控制(一用一备),三台软启控制。PLC系统根据设定的水压和实际检测的管网压力自动加载或切除软启泵,而变频泵一直运行,并利用自身的PID控制功能做恒压控制。

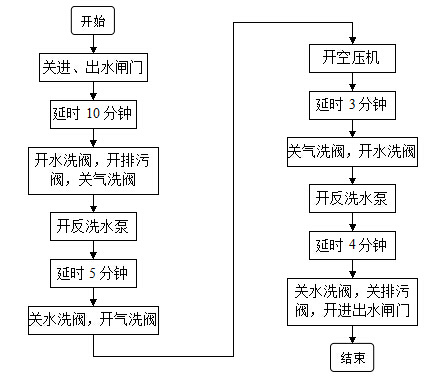

自动反洗系统则分水洗和气洗两个工序。本系统采用先水洗,再气洗,然后再水洗的流程。反洗具体流程如下图所示:



监控系统

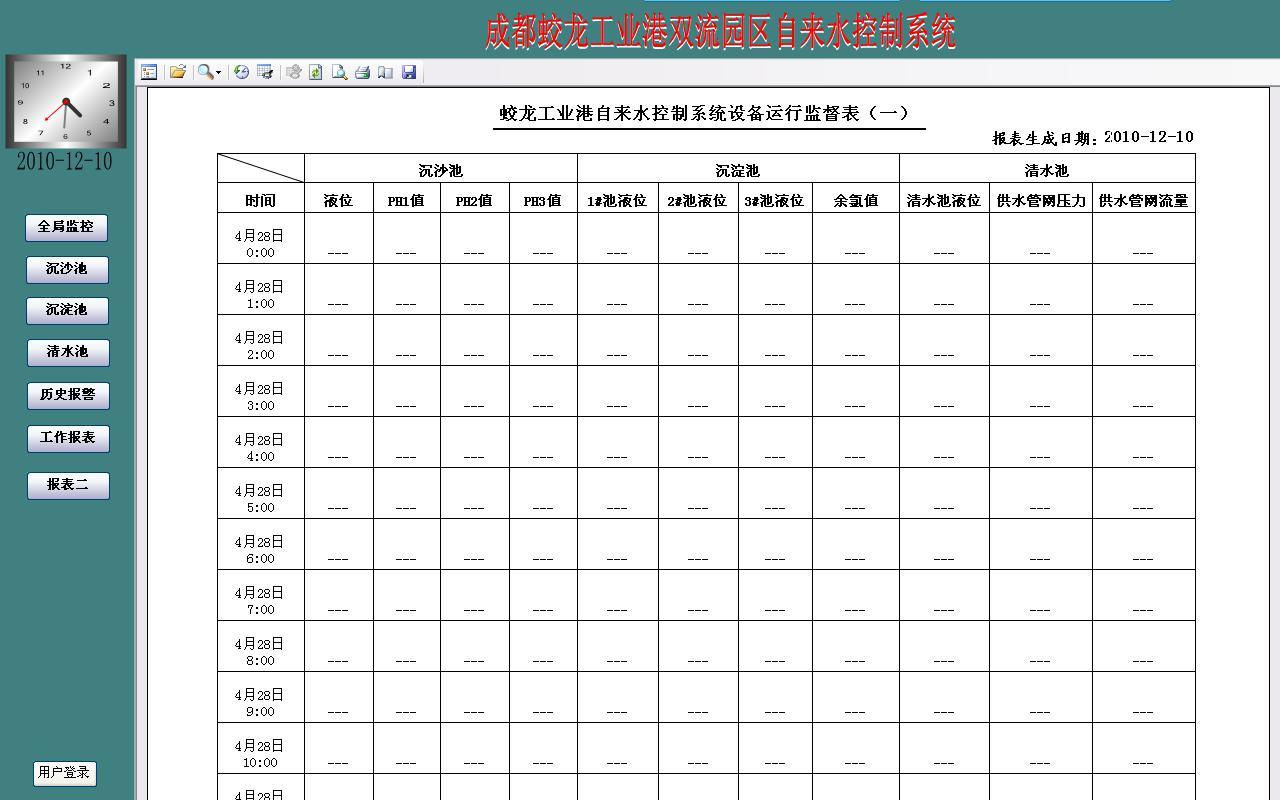

监控系统采用九思易公司的易控2009组态软件开发,易控2009具有操作方便,动画制作简单,画面精细美观,驱动程序全面等特点,在行业内具有很高的性价比。本控制系统的监控界面如下图所示,界面能全面的反应出整个水厂的工艺流程情况,同时也能将所有的设备状态信息直观的反应出来。其中设备的运行状态通过动画和颜色的方式反映,并配合水流动画直观显示。而设备的控制则采用弹出框的形式在小窗口中显示,平时不操作是可以将其关闭。如果设备出现故障,系统立即以声音形式报警,并将报警信息记录到报警窗口,以便操作人员及时分析处理。系统具有数据归档功能,在数据报表中可以查询各种数据并打印存档。
