系统概要

本系统,使用节能支援仪器－能量测量仪(EcoMonitorPro)监测涂装车间电房的低压配电盘的44个回路的电流及电能等数据,通过分析所收集的数据,支援节能活动的开展和进行。

系统结构

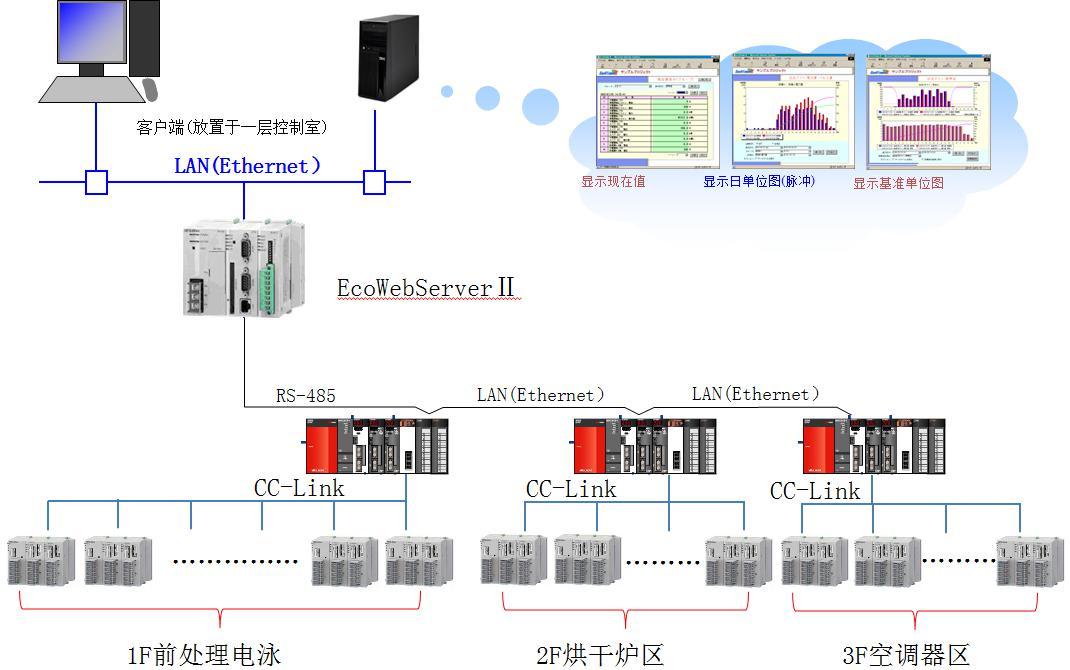

层间结构示意及解释

•  通过每层车间使用一个PLC控制系统来降低测量模块

    与CC-link间的距离，提高速度。

•     每层所有的Eco-Monitor所采集的数据输送至PLC进行统一管理。

•    由PLC系统中的以太网模块将各层之间的PLC相连，使数据输送速度加快。

 •     将Webserver设置在一层，与PLC的485通讯距离缩短。

        通过工业以太网将预先设置在服务器中的需要读取的

        数据送往PC,进行数据整理和制作图表。

软件监测画面

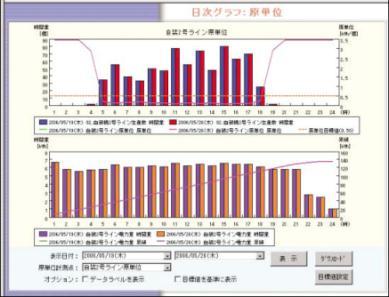

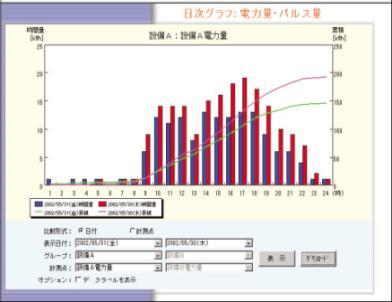

         日电量柱形图                    基准单位图

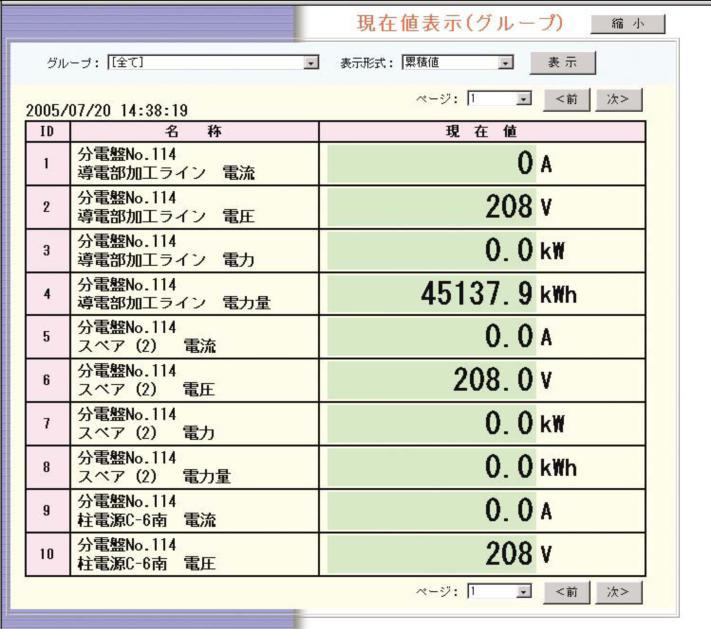

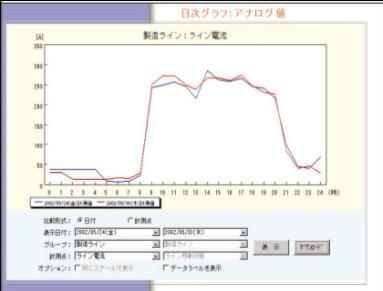

  日电量曲线图              显示当前数据
