BECKHOFF系统在智能灯检机设备上的应用

  • 分类:行业应用
  • 作者:
  • 来源:
  • 发布时间:2020-08-03 11:10
  • 访问量:

【概要描述】

BECKHOFF系统在智能灯检机设备上的应用

【概要描述】

  • 分类:行业应用
  • 作者:
  • 来源:
  • 发布时间:2020-08-03 11:10
  • 访问量:
详情

优势

检测最快速度可达到500/分钟,其他系统一般为350/分钟左右。

系统可以同时和15台相机实时通讯,其他系统一般能带7台左右。

伺服系统动态响应快,可以保证180ms的同步段,其他系统同步段160ms都比较难保证,这样系统才能做的更快,相机处理能力才能更强。



A)项目名称或设备名称

智能灯检机



B)项目背景及具体用途描述

 制药企业的注射剂中的异物检测通常采用暗室中人工的灯检法,人工在暗室中的灯检箱前旋转或翻转药剂瓶,使药液中存在的异物杂质悬浮或移动,进而进行判断。该检测方法虽然简单但是检测效率低,人的主观影响较大,检测的结果不稳定,而且检测的速度很慢。而智能灯检机就是一种可以克服人工检测的诸多不利因素的设备,可以在人工几倍乃至十几倍的速度下,准确地检测出药剂合格与否,并且检测的一致性很好,漏检率很低。

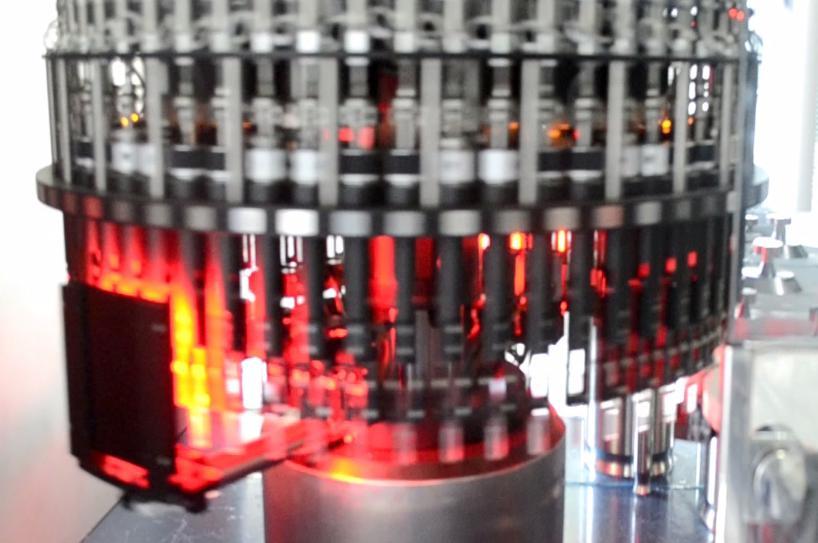

该设备具体的检测原理是用电机将药剂瓶高速转动起来,将药剂中的杂质旋转或悬浮起来,这时马上将瓶子停止转动,但瓶中的药液还是在高速旋转的,这时用相机对瓶子中的药剂进行拍照,分析照片判断出药剂中是否有异物或杂质,从而实现准确的检测。

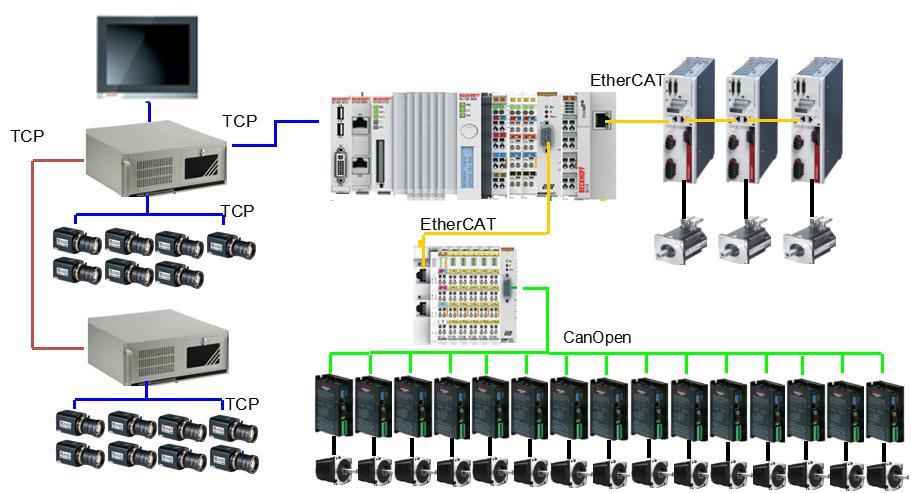

C)系统拓扑图及所用主要自动化产品清单

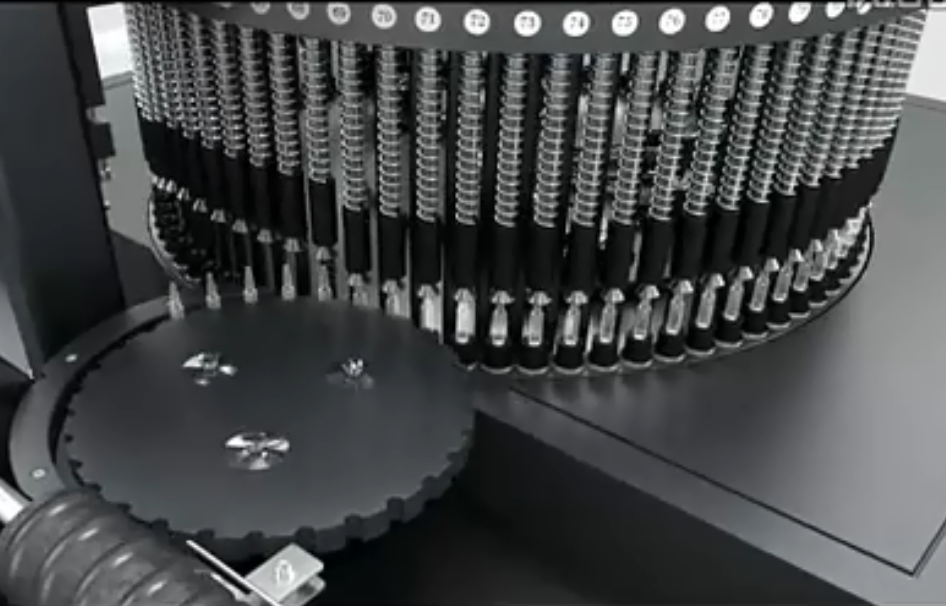

                                                                          压着式灯检机

D)性能指标

1、PLC与15台相机的信号交换实时有效,可以准确读取和记录判断的结果;

2、PLC收到检测结果先按顺序存储起来,等待对应的瓶子传送到出口处选别的工位,由PLC读取该瓶检测的结果,再最终选别后送到相应的收瓶区域;

3、精心设计的电子凸轮曲线,使大盘和相机摆盘的机械和电气运行平滑稳定,给相机照相的条件提供了很好的条件,利于照片结果分析;

4、通过设计电子凸轮曲线最大限度地克服和避免了大盘长时间运行时,相机摆盘跟随过程中可能产生的累积误差;

5、摆盘电机的动态响应能力高,在同步段可以给相机尽量长的时间拍照,有利于提高相机对结果的判断的准确性。
