1.企业介绍

成都城市燃气有限责任公司,是国内最早经营城市天然气的专业公司之一, 综合实力位居西部第一、国内同行业前列。
    成都城市燃气有限责任公司由成都城建投资管理集团有限责任公司、华润燃气有限公司、港华燃气有限公司、成都城市燃气有限责任公司工会四家股东投资组建为中外合资企业。

    公司日供气能力500万立方米,年销售天然气8亿立方米以上。





2. 系统介绍

成都成都市一站流量计量及控制系统工程选用Schneider PLC,由四川新潮工控技术有限责任公司进行控制软件的开发及系统集成。采用天燃气流量计量专用RTU进行流量计算,通过上位组态软件进行状态显示及流量统计,生成日、月报表。同时采用Schneider编程软件进行 PLC 程序开发。

成都成都市一站测量控制系统是成都城市燃气有限责任公司生产运行系统的有机组成部分,完成对一站运行状况的监测及阀门的控制,为生产调度提供及时、准确和可靠的管网运行数据。

成都市一站测量控制系统改造项目是以计算机为核心的煤气管网监控和数据采集控制系统。成都市一站测量控制系统系统的任务是保证成都市一站配气站管网生产计量准确、安全、可靠、稳定、高效、经济地运行。

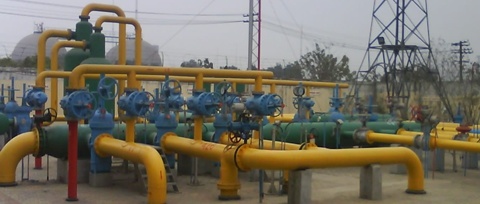

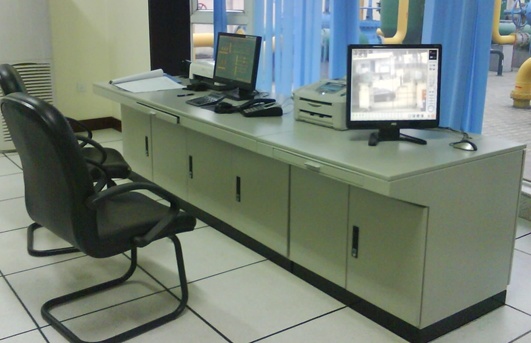

控制室的任务是通过现场变送器对站场的工艺参数进行数据采集和监控及自动计算孔板流量,并以此流理控制输出电动蝶阀。控制室的操作人员通过计算机系统的提供的管网和站场工艺过程中的压力、温度、流量、设备运行状态等信息,完成对管网运行的监控和管理。操作人员还可通过本系统进行相关工艺参数的设置及维护,以保证系统的安全可靠的运行。

3.成都市一站测量控制系统的功能

   成都市一站测量控制系统是以计算机为基础的生产过程控制与调度管理自动化系统。它可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

成都市一站测量控制系统改造项目系统采用的硬件、软件、网络均是技术先进、性能可靠、经过工业生产实践考验的、开放的、标准的产品。集成后的成都市一站测量控制系统系统具备以下功能:



l数据采集和处理;

l工艺流程的动态显示;

l孔板流量的实时计算

l报警显示、管理以及事件的查询、打印;

l实时数据的采集、归档、管理以及趋势图显示;

l历史数据的归档、管理以及趋势图显示;

l各种生产统计报表的生成和打印;

l标准组态应用软件和用户生成的应用软件的执行;

为城市燃气公司其他管理系统提供平台接口,进行数据交换。

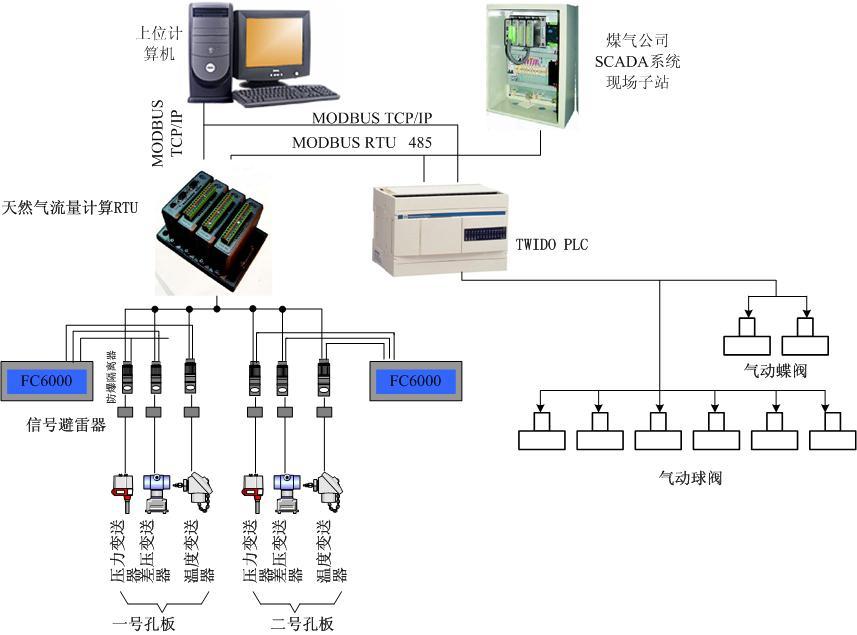

4.系统拓朴



5上位计算机设计

上位计算机的设计思路为:计量和控制完全分开,因计量为一关键工作,因此采用了一个十分成熟的孔板流量计量RTU,它可完全脱离PLC工作,在下位完成全部的计算工作,通过Modbus 与上位软件通讯。送出流量结果。通过在上位组态软件进行修改SY/T6143公式中的相关参数,可以对不同组份的天然气进行准确计量。同时也可以通过上位计算机对流量RTU进行参数设置。上位计算机通过组态软件,采集下位数据,生成各种数据报表。

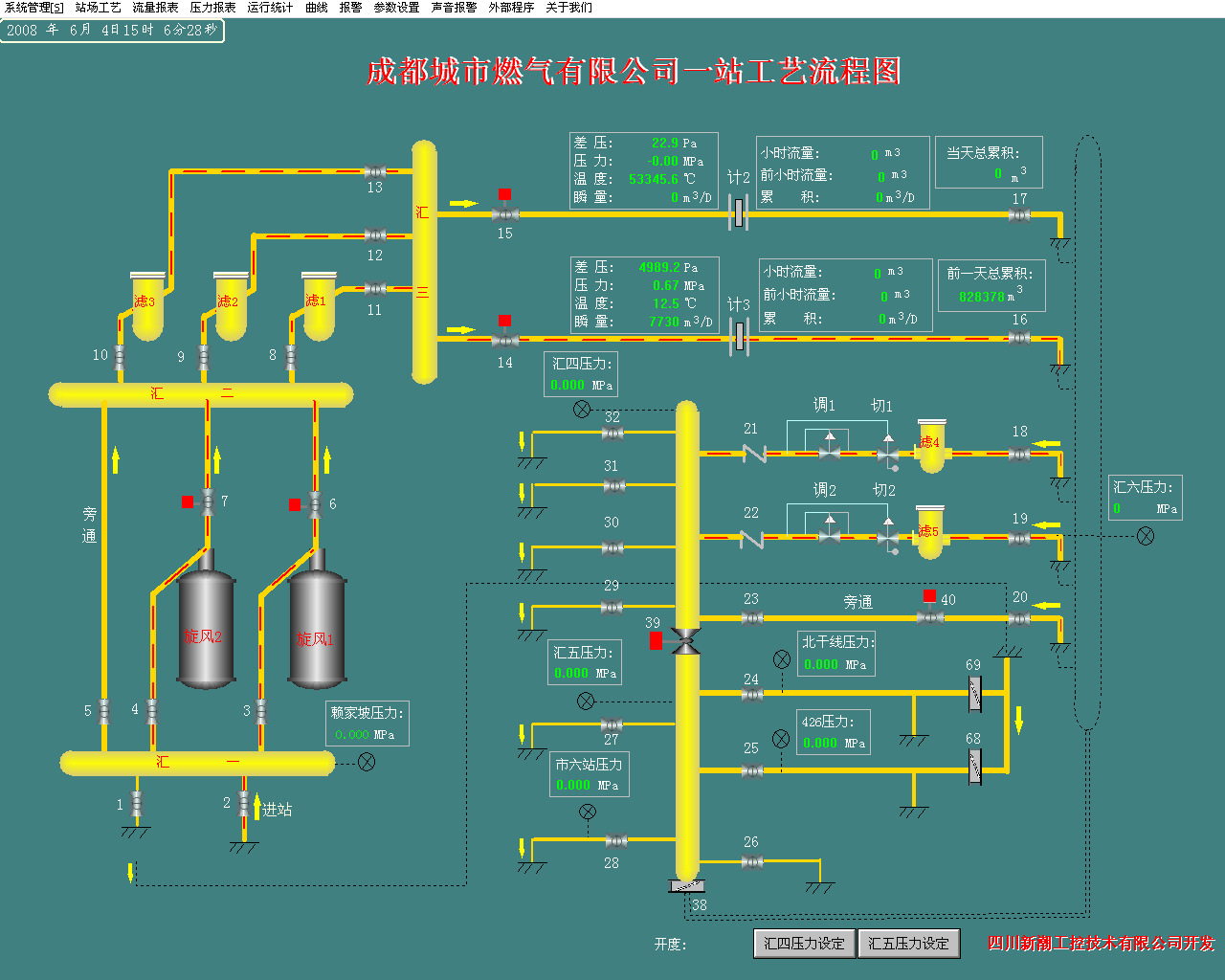

工艺流程图

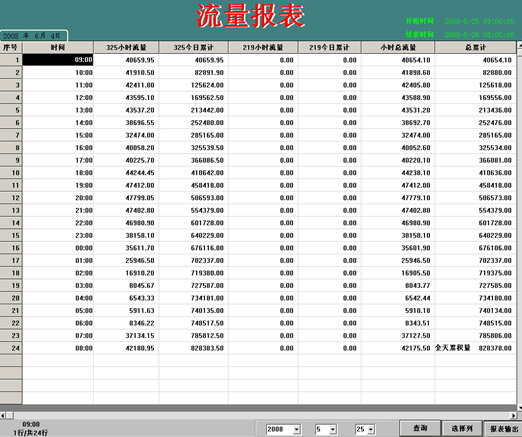

流量报表
